本机为方便用户， 在出厂前已接成一进八出的形式， 用户可根据自己需用灵活使用。 如二进八：只要把第四路与第五路之间的连线断开，两台功放分别接入1-4路和5-8路,以此类推；如需用八台功放，即所有连焊线全去掉，直接接入即可。
紧急广播分区器其主要功能是：一但发生消防火警或意外情况时，消防值班人员能远距离控制机房自动报警， 或机房手动报警， 即可单独控制1-8路和集中控制，并可根据不同用户的需求能做到紧急报警上下楼层相邻控制。
当发生紧急情况时，被控区域有输出控制信号，能自动关闭相对应的公共广播输出信号，自动进入消防报警状态。

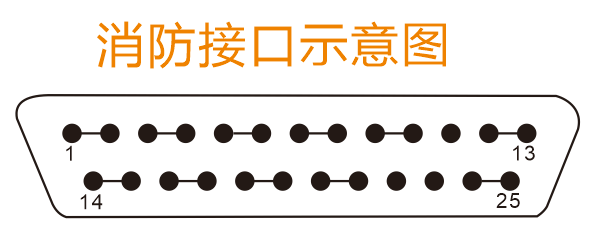

插座1-2脚为1路控制线（棕色）；座14-15脚为6路控制线（蓝色）
插座3-4脚为2路控制线（红色）；插座16-17脚为7路控制线（紫色）
插座5-6脚为3路控制线（橙色）；插座18-19脚为8路控制线（灰色）
插座7-8脚为4路控制线（黄色）；插座20-21脚为总控制线（白色）
插座9-10脚为5路控制线（绿色）；插座24-25脚为地线（黑色粗）
插座12-13脚为+24V（红色粗）
当外接消防报警器控制时，只要把插座的12-13脚（+24V），与其他控制线短路时，即为紧急状态。

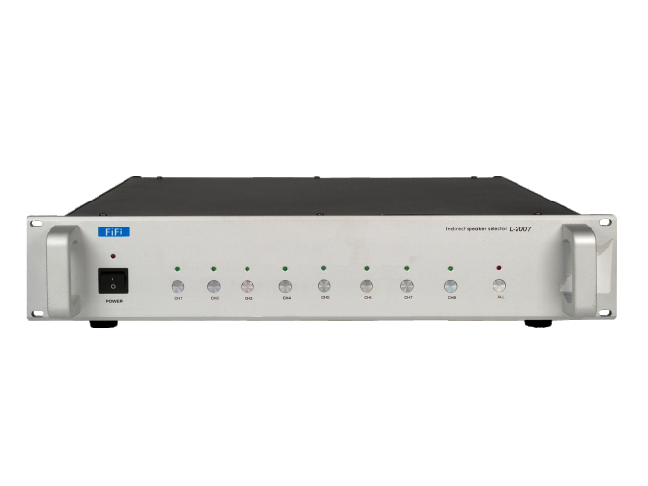

设备型号： L-2007
功放输入端：可接多至8台功放
功率分配：8路输出端接至喇叭
接口：消防控制接口
对应分区：紧急输出端并接分区器相对应
控制输出至分区可控分区数: CH1～CH8
入口:报警信号入口:报警信号入口
输入:70V/110V背景音频信号
指示灯: POWER
电源: AC 220V±10% 50-60Hz
电源功耗:12-15W
设备尺寸:485(W)x330(D)x88(H)mm
连接线:电源线
功放输入端：可接多至8台功放
功率分配：8路输出端接至喇叭
接口：消防控制接口
对应分区：紧急输出端并接分区器相对应
控制输出至分区可控分区数: CH1～CH8
入口:报警信号入口:报警信号入口
输入:70V/110V背景音频信号
指示灯: POWER
电源: AC 220V±10% 50-60Hz
电源功耗:12-15W
设备尺寸:485(W)x330(D)x88(H)mm
连接线:电源线
