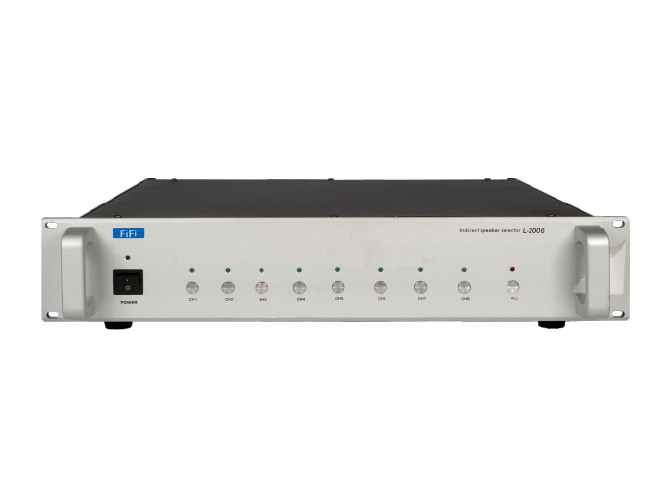

L-2006 8路公共分配器

随着城市建设和复杂较大规模建筑物的快速发展,公共广播系统的配置要求不断提高,与此同时,人们对优质服务的要求更是不断上升。为迎合这种趋势,本系列是专为公共场所提供背景音乐、广播及消防报警的专业设备,广泛应用于酒店、商业大厦、工厂、广场、学校和超级市场等地方。


查看更多

本机为方便用户, 在出厂前已接成一进八出的形式, 用户可根据自己需用灵活使用。

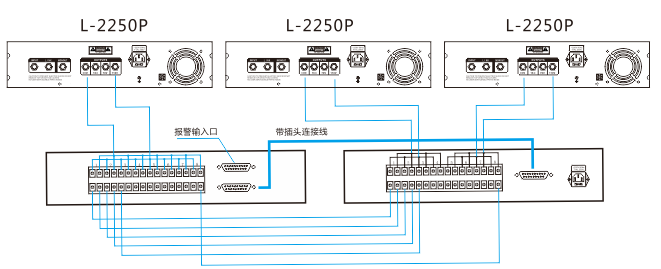

如二进八:只要把第四路与第五路之间的连线断开,两台功放分别接入1-4路和5-8路,以此类推;如需用八台功放,即所有连焊线全去掉,直接接入即可。
为适应消防联动控制,本消防接口与紧急广播分配器为联动控制,当本机接口收到紧急信号时,可直接关闭1-8路的某路输出或全部输出, 直接由紧急分配器自动转入紧急广播。

公共广播分配器,其主要功能是把每台功放的输出路数增至1-8路,并可单独开通、关断,操作集中方便。 连接方式根据工程需要有多种形式,Ⅰ类有二进八出和一进八出两种:一 进八出时把功放二输入端(AMPIN1,AMPIN2)并接后,接至一台功放上即可。当EMCIN端子上有24V紧急信号进入时,8路输出全部开通;Ⅱ类为八进八出使用者可灵活使用。

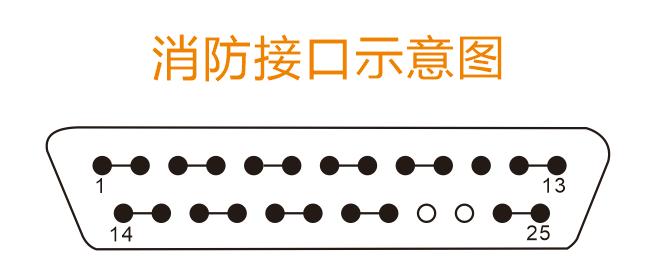

插座1-2脚为1路控制线;插座14-15脚为6路控制线
插座3-4脚为2路控制线;插座16-17脚为7路控制线
插座5-6脚为3路控制线;插座18-19脚为8路控制线
插座7-8脚为4路控制线;插座20-21脚为总控制线
插座9-10脚为5路控制线;插座22-23脚为空脚

插座12-13脚为+24V;插座24-25脚为地线



设备型号:L-2006
功放输入端:可接多至8台功放
功率分配:8路输出端接至喇叭
接口:消防控制接口
输入:70V/110V背景音频信号
可控分区数:CH1~CH8
指示灯: POWER
电源:AC 220V±10%  50-60Hz
电源功耗:12-15W
设备尺寸:485(W)x330(D)x88(H)mm
连接线:电源线
